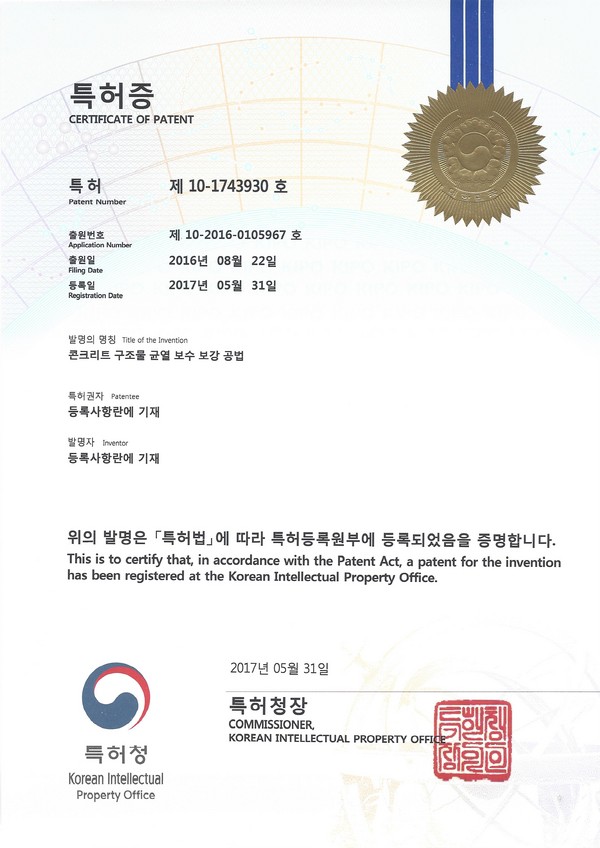

콘크리트 구조물 균열보수 보강 공법 특허입니다

기 술 분 야

본 발명은 콘크리트 구조물 균열 보수 보강 공법에 관한 것으로서, 보다 [0001] 상세하게는 면처리단계, 좌대위치표시 단계, 기밀유지단계, 좌대설치단계, 충진재충진단계 및 마감단계로를 거치면서 벽면에 형성된 균열을 보수 보강 함으로써, 실링재와 충진재에 의해 이중으로 보수가 이루어지며, 시공이 간편하여 충진재의 주입을 위해 별도의 앵커볼트를 벽면에 설치하지 않아도 되는 콘크리트 구조물 균열 보수 보강 공법에 관한 것이다.

배 경 기 술

[0002] 건물 외벽이나 담장 패러핏 등에 균열이 심한 경우 보수하기가 마땅한 방법이 없는 실정이다. 모르타르를 주입하여 보수를 하여도 연결부위가 오래지 않아 다시 들뜨게 되어 빗물이 유입되어 건물 내구성을 저하 시킨다.
[0003] 또한 작은 균열엔 씰링재 등을 주입하여 보수하고 심한 곳에는 모르타르를 주입하여 미장을 하고 있으나 낡은 콘크리트와 접합부위가 드러나 미관상 좋지 않다.
[0004] 종래에는 상기한 균열을 보수하는 여러 가지 방법이 개시되어 있으며, 그 중 하나인 균열보수용 테이프는 대한민국 실용신안 출원번호 제20-2007-0012062호에서와 같이 펀칭을 한 장섬유 부직포에 부틸고무를 바로 부착시켜 프라이머 사용 없이 바로 벽체에 붙이고 있다.

[0005] 그러나, 테이핑에 의한 균열보수방법은 페인트와 이물질이 묻어있는 낡은 벽체에 프라이머 시공 없이 바로 붙이면 오래지 않아 분리되며 자외선에 약한 부틸고무 위에 바로 부직포를 부착하여 시공하면 자외선을 제대로 차단하지 못하여 수명이 단축되는 문제점이 있다.
[0006] 다른 균열보수방법인 콘크리트 타설 방법은 심하게 훼손된 벽면의 균열 양쪽에 앙카볼트를 박아서 철사로 고정시켜 모르타르를 주입해서 양생시키기도 하나 매우 번거롭고 보수기간이 길며 비용이 많이 드는 문제점이 상존하게 된다.

[0007] 전술한 발명은 본 발명이 속하는 기술분야의 배경기술을 의미하며, 종래 기술을 의미하는 것은 아니다.

발명의 내용 해결하려는 과제

[0008] 본 발명은 상기한 종래의 문제점을 해결하기 위해 안출된 것으로서, 본 발명의 목적은 벽면에 형성된 균열을 보수 보강함에 있어서, 실링재와 충진재에 의해 이중으로 보수가 이루어지며, 시공이 간편하여 충진재의 주입을위해 별도의 앵커볼트를 벽면에 설치하지 않아도 되는 콘크리트 구조물 균열 보수 보강 공법를 제공하는데 그목적이 있다.

과제의 해결 수단

[0009] 상기 과제를 달성하기 위하여 본 발명은
[0010] 콘크리트 구조물의 균열을 보수하는 균열 보수 보강 공법에 있어서, 구조물 벽면의 균열된 부분을 다듬어 면처리 하는 면처리단계와, 면처리된 균열에 좌대를 설치할 위치를 표시하여 위치표시부를 형성하는 좌대위치표시단계와, 상기 위치표시부 이외의 균열부분에 실링재를 도포한 후 경화시키는 기밀유지단계와, 상기 위치표시부에좌대를 설치하는 좌대설치단계와, 상기 좌대에 충진재가 충진된 주입기를 체결한 후 충진재를 좌대를 통해 균열의 내부에 충진시키는 충진재충진단계와, 상기 좌대를 벽면에서 분리한 후 표면을 다듬는 마감단계로 이루어진것을 특징으로 하는 콘크리트 구조물 균열 보수 보강 공법을 제공한다.

[0011] 본 발명의 일 실시예에 있어서, 상기 충진재는 에폭시 수지인 것을 특징으로 한다.
[0012] 또한, 본 발명의 일 실시예에 있어서, 상기 좌대설치단계에는 상기 위치표시부를 감싸면서 환형으로 실링재를 도포한 후 도포된 실링재를 덮으면서 상기 좌대가 고정되도록 하는 것을 특징으로 한다.
